В аматорській радіотехніці штекери та роз’єми відіграють ключову роль у забезпеченні якісного й надійного з’єднання компонентів. Неправильне підключення або підбір цих елементів може призвести не лише до технічних збоїв, а й до виходу з ладу окремих вузлів радіосхеми. Для радіоаматора важливо розумітися на типах роз’ємів, методах їх монтажу, дотриманні послідовності дій і нюансах, що впливають на експлуатаційну надійність підключення https://radioelementrelcoma.blogspot.com/2026/01/blog-post.html . У цьому матеріалі детально розглядається методика підключення штекерів і роз’ємів із акцентом на причини, принципи та практичні рекомендації для підвищення ефективності складання аматорських конструкцій.
Види штекерів і роз’ємів: особливості вибору
Класифікація за конструктивним виконанням
- Штирьові (jack, plug): призначені для багаторазового з’єднання, зручні для частих перемикань.
- Гніздові (socket, female): використовуються як точка входу на платі або в корпусному рішенні.
- Спеціалізовані роз’єми (наприклад, BNC, RCA, DIN і модульні): обираються під конкретний вид сигналу або навантаження.
Критерії вибору
- Струм і напруга: роз’єми повинні відповідати робочим параметрам кола.
- Частота передавання сигналу: для ВЧ-застосувань використовуються коаксіальні роз’єми з низькою паразитною ємністю та хорошим екрануванням.
- Механічна міцність: важлива за ймовірності механічних впливів або частих перепідключень.
Принципи та етапи підключення штекерів і роз’ємів
Підготовка до монтажу: причини важливості правильного підходу
Забезпечення тривалого й надійного з’єднання досягається завдяки ретельній підготовці, дотриманню методики паяння, правильному підбору інструментів і стандартів електромонтажу https://disqus.com/by/ilyarelcoma/about/ . Це знижує ймовірність прослуховувань, завад і випадкових коротких замикань.
- Використання лише сумісних штекерів і гнізд відповідно до стандартів електробезпеки.
- Визначення марки та перерізу контактного проводу залежно від струму навантаження.

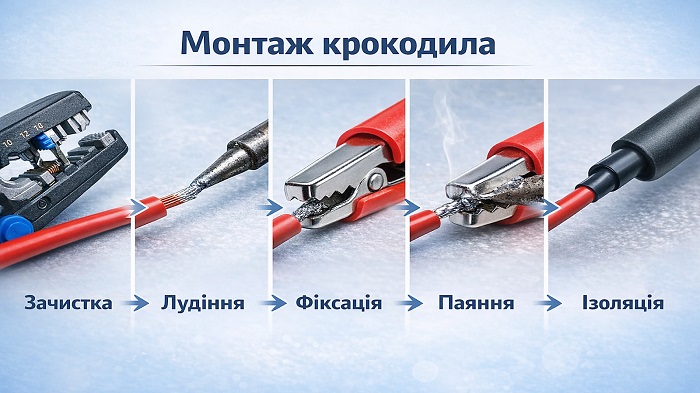

Технологічні етапи монтажу
- Підготовка проводу: видалення ізоляції на довжину, що відповідає контактній частині штекера, з мінімальним ризиком пошкодження жил.
- Обробка контактної поверхні: лудіння припоєм для покращення провідності та підвищення надійності контакту.
- Вставлення та фіксація: акуратне введення проводу в роз’єм або штекер до упора, щільна механічна фіксація.
- Паяння: застосування якісного припою з флюсом, мінімізація часу паяння для уникнення перегріву елементів.
- Ізоляція контактів: використання термоусадкової трубки або ізоляційної стрічки для запобігання коротким замиканням.
Особливості підключення типових роз’ємів
| Тип роз’єму | Особливості паяння | Типові помилки |
|---|---|---|
| BNC коаксіальний | Забезпечити з’єднання екрана та центральної жили, критична довжина розділення й якість екранування | Коротке замикання екран–жила, неякісне з’єднання обплетення |
| RCA (тюльпан) | Паяння середньої жили на центральний пін, екрана — на бічний контакт | Перегрів пластикового корпусу, неправильна фіксація проводу |
| Джек 3,5/6,3 мм | Потребує акуратності під час паяння на триконтактні версії (TRS/TRRS) | Помилки у підключенні каналів, замикання між контактами |
Контроль якості та тестування з’єднання
Після монтажу вкрай важливо виконати візуальну перевірку правильності з’єднання, а також протестувати електричну цілісність і відсутність коротких замикань за допомогою мультиметра https://issuu.com/relcomailya . Надійність роботи схеми часто залежить саме від акуратності виконання кожного з’єднання.
Практичні рекомендації щодо підвищення надійності
- Використовувати лише оригінальні або якісні сумісні роз’єми — дешевий неякісний штекер легко руйнується або окиснюється.
- Уникати перегріву під час паяння, особливо при роботі з пластиковими або малогабаритними з’єднувачами.
- Забезпечувати механічне розвантаження кабелю — зафіксувати кабель хомутом або термоусадкою біля корпусу роз’єму.
- Дотримуватися позначення каналів, екранувальних оболонок і сигнальних провідників для запобігання наведенням і втраті сигналу.
- Періодично перевіряти та очищувати контакти від оксидів під час експлуатації в агресивному середовищі.
Правильна методика підключення штекерів і роз’ємів — невід’ємний елемент будь-якого успішного радіоаматорського проєкту. Послідовний підхід, дотримання рекомендацій щодо вибору та монтажу, відповідальне ставлення до контролю якості дозволяють запобігти більшості проблем на етапі експлуатації. Економія часу на підготовчих етапах часто призводить до ненадійних з’єднань і складних пошуків несправностей у майбутньому. Досвід показує, що ретельний підхід до техніки підключення штекерів і роз’ємів гарантує високу працездатність і довговічність ваших радіопроєктів, дозволяючи зосередитися на їх розвитку та вдосконаленні.
